1. 北斗系統在水情監測中的應用優勢
北斗衛星導航系統是我國自主研制的全天候、全天時衛星定位導航通信系統。 具有快速定位、雙向通信、精密授時等功能，相較與其他導航系統和通信設備， 其在水情監測中的應用優勢體現在以下幾個方面。
1.1 受環境制約小
北斗系統具有“抗雨衰、容量大、時效強、功耗低、通信快捷、并發能力強” 的特點，能很好地滿足水情整點報訊和汛期實時報訊的要求。目前，遠距離的數 據傳輸主要有移動網絡、光纖通信、通信電纜、衛星、無線網絡等幾種方式。下 面是目前幾種較為通用的通信方式的比較：
技術指標 | 通信電纜 (雙絞線) | 光纖通信 | 無線 | GPRS | 北斗系統 |
傳輸速率 | 1Mbps | 幾個 Gbps | 幾個 Kbps | 115Kbps | 每 分 鐘 約 86-1750字節 |
傳輸距離 | 幾個 Km | 適 合 長 距 離 通信 | 幾個 Km | 在 GPRS 網內 不受限制 | 目前 覆 蓋 全球 |
可靠性 | 可靠性高； 噪 音 影 響 ??； | 可靠性高； 噪音影響無； | 可 靠 性 中等，天 氣 有 些 影響， 也 受 其 它 因 素 影 響 | 可靠性中等， 同 時 通 信 數 量過大時， 通 信質量下降 | 可靠性高； 噪 音影響無 |
成本 | 便宜 | 貴些 | 便宜 | 運 行 費 用 與 數據量相關 | 便宜 |
實施及維護 | 不方便，涉 及 路 面 開 挖，移桿等 麻煩 | 不方便，涉及 路面開挖， 移桿等麻煩，投資費用高 | 方便 | 方便 | 方便 |
| 適用環境 | 適宜于站內通信 | 適 合 配 電 主 干 通 信 或 新 建 線 路 預 先 埋設 | 城 市 建 筑 影 響 較大，適 宜 于 郊 區 和 農村 | 適 合 不 帶 控 制 的 配 電 監 測系統 | 基 本 上 不 受 使 用 環 境 限 制， 市區郊區山區均可 |
從上面的表格可以看出，以上幾種通信方式除北斗系統外都很難兼顧通信 可靠性與安全性高，成本低廉與安裝維護方便的要求。結合北斗民用運營中心的 多信道接入和完善的數據備份功能，可大大提高測報通信系統的暢通率和可靠性。 同時，洪水災害發生時對交通(公路、鐵路、橋梁)、電力、通信廣播、水利等社 會基礎設施造成嚴重的損毀，致使受災地區對外通信、交通、電力中斷，北斗衛 星導航系統是覆蓋我國本土的區域性導航系統，覆蓋范圍東經約 70°-140° ， 北緯 5°-55° 。由于其具有全疆域無縫覆蓋、不受地面災害和環境條件的限制， 在洪澇災害發生的特殊時期，可以在水情監測中具有不可替代的作用。
1.2 具備定位與通信功能
北斗系統同時具備定位與通訊功能，不需要其他通訊系統支持。北斗系統采 用的是主動導航定位方式，可以進行短報文通信，一次*多可傳送多達 1000個漢字的信息。水情監測中可以設定預警值，在未達到預警情況下按照低頻度傳輸監測數 值，在超過警戒值的條件下，高頻度發送報警信息。結合數據壓縮手段，能夠與 監控中心通過短信進行雙向通信，從而實時發送監測點的水文信息情況。
1.3 自主開發，獨立產權
北斗系統是我國自主研制建設的衛星導航系統，可以獨立為用戶提供服務。 北斗衛星導航系統可以承諾提供不間斷的民用信號，這對于應用在水情監測預報 這樣關乎人民生命財產安全的方面，我國自主研制的北斗衛星導航系統有著不可 替代的地位。
2.系統總體設計
基于北斗衛星的水情監測預報系統分為兩級監控管理系統： 水情防災監測中 心和野外的水情監測站。通過系統建設實現水情自動測報、水情應急監測和水資 源、水環境監測。系統總體結構如下圖所示:

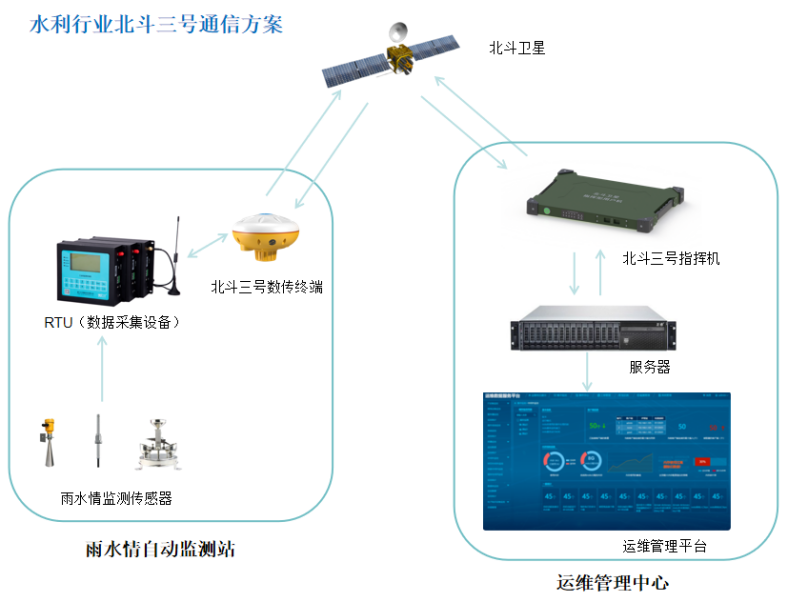

圖 3- 1 基于北斗衛星的水情監測預報系統總體結構圖
水利監測中心通過服務器接收所有監測站北斗數據傳輸終端發送的數據，對所有水情監測站水情數據進行匯集、存儲，并通過綜合監控系統對監測數據進行可視化展現及分析。
水情監測站由太陽能供電系統，RTU ，北斗終端，采集儀器等組成，水情監 測站裝備水位計、雨量計等傳感器，采集各種水文變化數據，將采集到的監測數 據，發送給信息集成器，信息集成器對采集數據進行數據處理、分析、存儲、自 動編碼打包，發送給北斗數據傳輸終端。同時各水文監測站裝備小型化低功耗北 斗/GPS雙模定位模塊，實現各監測站的精確定位，并將定位信息發送到北斗數 據傳輸終端。北斗數據傳輸終端將水文監測信息和位置信息傳輸?shù)剿O(jiān)測中心。
